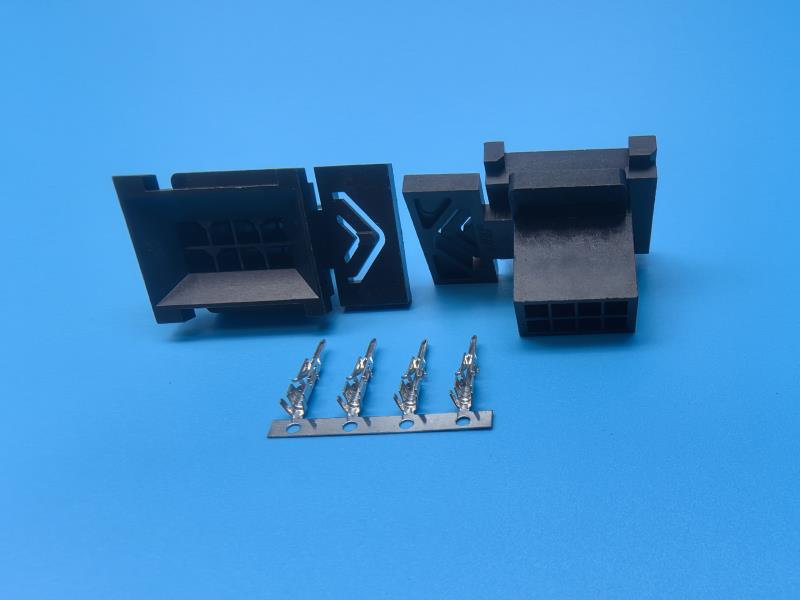

“對插端子公母接頭”通常指的是能夠互相配對插接的連接器組合，其中包含一個公頭（Male Header/Connector）和一個母座（Female Header/Connector）。
以下是關于這類連接器的詳細介紹：
1.基本概念：
公頭：通常指帶有**插針（Pin）**的連接器部分。插針是突出的金屬導體。
母座：通常指帶有**插孔（Socket）**的連接器部分。插孔是凹陷的金屬套筒，用于容納和接觸公頭的插針。
對插：指公頭和母座通過插針插入插孔的方式進行物理連接和電氣導通。
2.主要用途：
電路板之間的連接：最常見于兩塊印刷電路板之間的垂直或水平連接（板對板連接器）。
電路板與線纜之間的連接：母座焊接在電路板上，公頭壓接在線纜上（線對板連接器），或者反過來。
線纜與線纜之間的連接：公頭和母頭分別壓接在兩段線纜的末端（線對線連接器）。
模塊化設計：方便設備內部不同功能模塊的插拔、更換或維修。
測試點/編程接口：提供臨時的連接點用于測試、燒錄程序或調試。
擴展接口：為設備提供可擴展的接口。
3.常見類型：
排針/排母：最基礎、最經濟的一種。公頭是單排或雙排的直插針，母座是相應的單排或雙排插孔。引腳間距通常有2.54mm（0.1英寸）、2.0mm、1.27mm等。
盒式/矩形連接器：帶有塑料外殼，提供更好的機械保護、防呆設計（防止插反）和鎖扣機構。類型繁多，如常見的JST PH/XH/EH, Molex KK/PicoBlade, TE AMPMODU等系列。
板對板連接器：專門設計用于PCB之間直接堆疊或并排連接，引腳間距通常更?。ㄈ?.8mm, 0.5mm），形式多樣（如排針排母變體、夾層連接器、FPC連接器等）。
IDC連接器：絕緣位移連接器，母座部分通常設計用于直接刺破并連接帶狀電纜（如排線），公頭對應插入。
其他特殊類型：DIN連接器、USB連接器、RJ45網口等本質上也是公母對插結構，但它們有特定的標準和用途。
4.關鍵參數（選型時需考慮）：
引腳數：需要連接的信號線數量。
引腳間距：相鄰引腳中心之間的距離（單位：mm或英寸）。必須匹配！
額定電流：?jiǎn)胃_能承受的最大電流。
額定電壓：引腳間或引腳對地的最大工作電壓。
接觸電阻：插針和插孔接觸時的電阻值，越低越好。
絕緣電阻：引腳間或引腳對地的電阻值，越高越好。
耐電壓：短時間內能承受的更高測試電壓。
插拔壽命：可承受多少次插拔操作而不失效。
工作溫度范圍：連接器能正常工作的環境溫度。
安裝方式：通孔焊接（THT）還是表面貼裝（SMT）。
鎖扣/防呆：是否有鎖扣機構防止脫落，是否有防呆設計防止插反。
外殼材料：通常是耐高溫塑料（如PA, PBT）。
接觸件材料：插針/插孔通常是黃銅或磷青銅鍍錫、鍍金或鍍銀（鍍金常用于高可靠性、低信號場合）。
5.優點：
連接可靠：提供穩固的機械和電氣連接。
方便插拔：便于組裝、維修、測試和更換。
模塊化：提高設備設計的靈活性和可維護性。
標準化：大量標準件可供選擇，降低成本。
節省空間：相對于直接焊接，連接器可以更緊湊地連接。
6.缺點：
成本：增加了連接器本身的成本。
潛在故障點：相比直接焊接，多了一個可能松動、氧化或損壞的接口。
占用空間：連接器本身需要占據一定的PCB空間或設備內部空間。
信號完整性：高頻信號傳輸時，連接器可能引入阻抗不連續、串?dāng)_等問題。
總結：
“對插端子公母接頭”是電子設備中實現模塊化、可插拔電氣連接的基礎元件。從最簡單的排針排母到復雜的盒式連接器，它們通過公頭的插針與母座的插孔精確配合，完成信號和電力的傳輸。在設計和維修電路時，正確選擇匹配的公母連接器（關注引腳數、間距、電流電壓等參數）至關重要。
溫馨提示：
在購買或使用時，務必確認公頭和母座的型號、引腳數、引腳間距完全匹配。
注意防呆方向，避免插反損壞連接器或電路。
對于大電流應用，務必確保連接器的額定電流滿足要求，否則可能過熱甚至引發火災。
焊接或壓接時，需嚴格按照規范操作，保證連接可靠。
